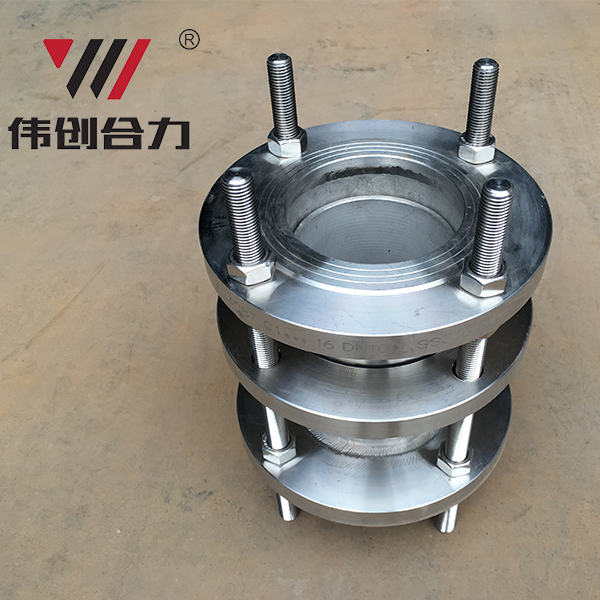

      VSSJAFC型可拆式双法兰传力接头

      更多
      更新时间：2020-06-09 03:25:00 来源:本站 点击数：

       VSSJAFC型可拆式双法兰传力接头

      序号
      名称
      数量
      材料
      1
      本体
      1
      		 QT400-15、Q235A、ZG230-450、20
      2
      密封圈
      1
      NBR
      3
      压盖
      1
      		 QT400-15、Q235A、ZG230-450、20
      4
      短管法兰
      1
      Q235A、20、16Mn
      5
      螺柱
      n
      Q235A、35、1Cr18Ni9Ti
      6
      螺母
      5n
      Q235A、20、1Cr18Ni9Ti



      公称通径DN 管子外径
      Dw

      外形尺寸

      法 兰 连 接 尺 寸

      L

      △L

      0.6MPa

      1.0MPa

      D

      D1

      n-Th

      b

      D

      D1

      n-Th

      b

      65

      76

      		 200 40 160 130 4-M12 16 185 145 4-M16 20
      80 89 190 150 4-M16 18 200 160 8-M16 22
      100 114 210 170 220 180 24
      125 140 240 200 8-M16 20 250 210 26
      150 168 265 225 285 240 8-M20
      200 219 320 280 22 340 295 28
      250 273 375 335 12-M16 24 395 350 12-M20
      300 325 220 50 440 395 12-M20 24 445 400 12-M20 28
      350 377 490 445 26 505 460 16-M20 30
      400 426 540 495 16-M20 28 565 515 16-M24 32
      450 480 595 550 615 565 20-M24 32
      500 530 645 600 20-M20 30 670 620 34
      600 630 240 755 705 20-M24 780 725 20-M27 36
      700 720 860 810 24-M24 32 895 840 24-M27 40
      800 820 350 60 975 920 24-M27 34 1015 950 24-M30 44
      900 920 1075 1020 24-M27 36 1115 1050 28-M30 46
      1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
      1200 1220 370 1405 1340 32-M30 40 1455 1380 32-M36 56
      1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
      1600 1620 380 1830 1760 40-M33 48 1915 1820 40-M4 68
      1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
      2000 2020 400 2265 2180 48-M39 54 2325 2230 48-M45 74
      2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
      2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
      2600 2620 450 80 2905 2810 60-M45 64 2960 2850 60-M52 88
      2800 2820 3115 3020 64-M45 68 3480 3070 64-M52 94
      3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
      3200 3220 3525 3430 72-M45 76 　 　 　 　
